Паспорт МСДТ-1800 СП-76

ОБЩИЕ УКАЗАНИЯ
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Технические данные и характеристики
КОМПЛЕКТ ПОСТАВКИ
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ
ГАРАНТИИ ПОСТАВЩИКА
СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
МАРКИРОВОЧНАЯ ВЕДОМОСТЬ
Учет работы дизель- молота
АКТ- РЕКЛАМАЦИЯ

1.   ОБЩИЕ УКАЗАНИЯ.



I.I.   Заполнение паспорта следует вести регулярно. Записи производить только чернилами, отчетливо без помарок и исправлений.





2.   ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ.



Трубчатые дизель- молоты (далее молоты) предназначены для забивки в грунт деревянных, железобетонных и металлических свай, а также стального шпунта вертикально и с наклоном до 4:1 (максимальный наклон стрелы - 20º от вертикали).

Дизель- молоты изготавливаются в соответствии с ТУ 35-0201-02 и ГОСТ Р 51041-97.

Различают дизель- молоты МСДТ1-1250-003 и МСДТ1-1800-005. По конструкции эти молоты аналогичны и различаются лишь геометрическими размерами.

Обозначение МСДТ1-1250-003 (по ГОСТ Р 51041-97) означает молот сваебойные дизельный, 1- простого типа действия, 1250- масса ударной части в килограммах, 003- порядковый номер модели. В дизель- молотах, применена система распыления топлива- ударное разбрызгивание, которое происходит при ударе поршня по шаботу.

Дизель- молоты МСДТ1 способны погружать сваи, масса которых превышает массу ударной части молота примерно в 2,5-3 раза.

Поэтому рекомендуется применять:

  • дизель- молоты МСДТ1-1250-003- для забивки кустовых деревянных свай, свай- сплоток, железобетонных и металлических свай массой не более 3т.;
  • дизель- молоты МСДТ1-1800-005- для забивки железобетонных и металлических свай массой не более 5т.

Технические данные и характеристики



Таблица 1



Характеристики

МСДТ1-1250-003

МСДТ1-1800-005

Масса ударной части (поршня), кг.

1250

1800

Наибольшая потенциальная энергия ударной части, кгс м (1 кгс м= 9,81 Дж)

4000

5400

Высота подъема ударной части при пуске, мм.

1700

1700

Наибольшая высота подскока ударной части, мм.

3200

3200

Количество ударов в минуту

43

42- 45

Рабочий ход поршня, мм.

405

438

Степень сжатия

13

12,4

Диаметр рабочего цилиндра, мм.

300

345

Расстояние от вертикальной оси молота до направляющей копра, мм.

425

450

Ширина захватов, мм.

360+10

360+10

Подача топлива за один цикл, см3

1,8

3,3

Подача смазочного масла, кг/ч

0,3

0,35

Вместимость топливного бака, л.

23

24

Вместимость масляного бака, л.

3

3

Высота молота без наголовника, мм.

4400

4400

Масса молота (сухая, без наголовника), кг.

2660

3500

Масса забиваемой сваи, кг.

1250- 3000

1800- 5000

Эквивалентный уровень звука на расстоянии 10 метров от источника, не более, дБ

118

102

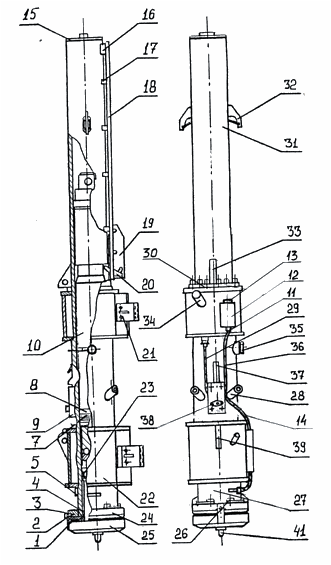

Рис. 1 Общий вид и продольный разрез молота МСДТ1-1250-003; МСДТ1-1800-005



1- амортизатор; 2- стопорная планка; 3- болт стопорной планки; 4- центрирующий подшипник нижний (разрезное кольцо); 5- пресс- масленка; 7- компрессионные кольца поршня; 8- кольцо ловителя; 9- топливный насос; 10- поршень; 11- инерционный клапан; 12- масляный бак; 13- пробка масляного бака; 14- маслопровод; 15- крышка направляющего цилиндра; 16- упор подъема; 17- направляющие уголки; 18- упор сброса; 19- кошка; 20- упор взвода; 21- направляющий захват; 22- водяной бак; 23- компрессионные кольца шабота; 24- опорное шаботное кольцо; 25- шабот; 26- соединительный болт; 27- рабочий цилиндр; 28- патрубок с пробкой; 29- топливопровод; 30- фланец направляющего цилиндра; 31- направляющий цилиндр; 32- подъемные крюки; 33 и 39- проушины; 34- патрубок; 35- стопорный болт; 36- трубопровод; 37- приводной рычаг топливного насоса; 38- рычаг регулятора; 41- штырь

4.   КОМПЛЕКТ ПОСТАВКИ



1.   Дизель-молот МСДТ1-_______- ____ в сборе с рамой.....…….1 шт.

2.   Ящик с ЗИП……………………………………………………………1 шт.

3.   Паспорт……………………………………………………...………...1 шт.

4.   Техническое описание и руководство по эксплуатации……….1 шт.

5.   Каталог деталей и сборочных единиц……………….……………1 шт.





5.        СВИДЕТЕЛЬСТВО О ПРИЕМКЕ



Дизельный молот МСДТ1-________- _____ заводской номер________  соответствует ГОСТ Р 51041-97 и техническим условиям ТУ 35- 0201- 02 и признан годным для эксплуатации.





Главный инженер  _____________________

Подпись





М.П.




«____»_____________20___г.





Начальник ОТК  _______________________

Подпись



«____»_____________20___г.

6.        СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ



Дизельный молот МСДТ1-________- _____ заводской номер________ законсервирован изготовителем согласно требованиям, предусмотренным инструкцией по эксплуатации.



Дата консервации _________________________________________

месяц и подпись



Срок консервации _________________________________________



Консервацию произвел_____________________________________

подпись и дата



Изделие после консервации принял__________________________

подпись и дата





7.        СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ



Дизельный молот МСДТ1-________- _____ заводской номер________ упакован изготовителем согласно требованиям, предусмотренным инструкцией по эксплуатации



Дата упаковки ___________________________________________

месяц, год



Упаковку произвел_______________________________________

подпись и дата



Изделие после упаковки принял____________________________

подпись и дата

8.        ГАРАНТИИ ПОСТАВЩИКА

8.1. Изготовитель гарантирует соответствие молота требованиям технических условий при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

8.2. Гарантийный срок эксплуатации дизель- молота составляет 12 месяцев со дня отгрузки потребителю, но не более 600(шестьсот) моточасов эксплуатации. Гарантия не распространяется на детали, входящие в комплект ЗИП молота.

8.3. Претензии по качеству молота могут быть приняты заводом при условии соблюдения потребителем всех правил эксплуатации и хранения, изложенных в инструкции.

8.4.Гарантии изготовителя на продукцию прекращают действовать в случае внесения потребителем в продукцию самостоятельно, без согласования с изготовителем или его доверенной организацией, любых конструктивных изменений, включая сварку (приварку) разъемных соединений и узлов, а также применения узлов и деталей сторонних изготовителей и т. п.

8.5. Выявленные в гарантийный период недостатки продукции, возникшие по вине изготовителя, устраняются изготовителем за собственный счет в месячный срок после доставки продукции потребителем изготовителю. Срок доставки продукции потребителем к изготовителю не более одного месяца после признания изготовителем недостатков в изготовлении и уведомления о готовности принять продукцию для ремонта. Вывоз продукции после ремонта осуществляется потребителем. Незначительные недостатки продукции, возникшие по вине изготовителя, по согласованию с потребителем, могут быть устранены потребителем за счет изготовителя (высланных бесплатно запчастей). В случае требования потребителя об устранении незначительных недостатков в условиях эксплуатации (на строительной площадке) силами изготовителя, расходы по обеспечению работы специалистов изготовителя (проезд, гостиница, командировочные расходы, визы и т. п.) предварительно оплачиваются потребителем.



9.        СВЕДЕНИЯ О РЕКЛАМАЦИЯХ



Для предъявления заводу рекламаций необходимо заполнить акт рекламации по указанной в приложении 2 форме.

После признания заводом рекламаций сведения о них должны быть занесены в паспорт за подписью ответственного лица, предъявившего рекламацию.

10.    МАРКИРОВОЧНАЯ ВЕДОМОСТЬ



Маркировочная ведомость

трубчатого молота МСДТ1-________- _____.

заводской номер № ______________.



Таблица 2



№ п/п

Наименование узла (детали)

Фактический размер

Заводской

номер

1

Поршень





2

Шабот

-



3

Цилиндр





4

Труба направляющая

-



5

Топливный насос

-



6

Плунжер





7

Втулка плунжера





8

Кошка

-



Учет работы дизель- молота

МСДТ1-________- _____ заводской номер________





Месяц

Итоговый учет работы по годам

20___ г.

20___ г.

20___ г.

Количество моточасов

Количество забитых свай

Подпись

Количество моточасов

Количество забитых свай

Подпись

Количество моточасов

Количество забитых свай

Подпись

Январь



















Февраль



















Март



















Апрель



















Май



















Июнь



















Июль



















Август



















Сентябрь



















Октябрь



















Ноябрь



















Декабрь



















Итого





















Приложение №2

АКТ- РЕКЛАМАЦИЯ

«___»_________200__ г.





1.       _________________________________________________________

(наименование организации в чъем ведении находится машина)



2.       _________________________________________________________

(ее почтовый адрес)



3.       _________________________________________________________

(железнодорожный адрес)



4.       _________________________________________________________

(полное наименование молота и модель)



5.       Заводской №___________________ дата выпуска_______________



6.       _________________________________________________________

(изготовитель дизель- молота)



7.       _________________________________________________________

(когда получен дизель- молот потребителем)



8.       _________________________________________________________

(когда дизельный молот пущен в эксплуатацию)



9.       _________________________________________________________

(вид и условия работы)



10.   Количество часов работы в сутки и непрерывной работы_________



____________________________________________________________



11.   Количество часов отработанных молотом с начала работы до момента поломки____________________________________________



____________________________________________________________

12.   _________________________________________________________

(дата выхода дизель- молота из строя)
