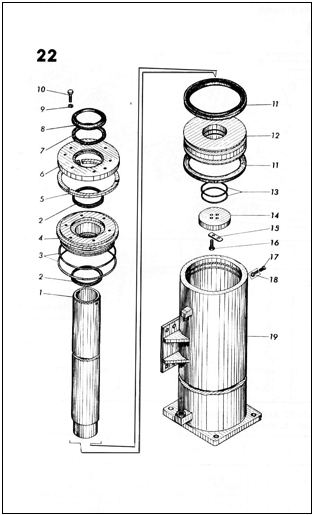

ГИДРОЦИЛИНДР СП49Д-14.01.000
1 |
2 |
3 |
4 |
5 |
22 |
1 |
СП49Д-12.01.030 |
1 |
Шток в сборе |
2 |
190х160-5 |
2 |
Манжета ГОСТ 6969-68 |
|
3 |
285-300-85-2-3 |
2 |
Кольцо ГОСТ 9833-73 |
|
4 |
СП49Д-12.01.004 |
1 |
Крышка |
|
5 |
СП49Д-12.01.005 |
3 |
Вкладыш |
|
6 |
СП49Д-12.01.006 |
1 |
Крышка |
|
7 |
СП49Д-12.01.002 |
1 |
Сальник |
|
8 |
СП49Д-12.01.001 |
1 |
Грязесъёмник |
|
9 |
16.65Г.019 |
6 |
Шайба ГОСТ 6402-70 |
|
10 |
М16х60.56.019 |
6 |
Болт ГОСТ 7798-70 |
|
11 |
300х260-5 |
2 |
Манжета ГОСТ 6969-68 |
|
12 |
СП49Д-12.01.003 |
1 |
Поршень |
|
13 |
140х150-58 |
2 |
Кольцо ГОСТ 9833-73 |
|
14 |
СП49Д-12.01.007 |
1 |
Шайба |
|
15 |
СП49Д-12.01.011 |
2 |
Планка стопорная |
|
16 |
М16х60.88.019 |
4 |
Болт ГОСТ 7798-70 |
|
17 |
СП49Д-12.01.012 |
2 |
Болт специальный |
|
18 |
СП49Д-12.01.013 |
2 |
Игла |
|
19 |
СП49Д-14.01.010 |
1 |
Корпус гидроцилиндра |
